如何避免透水膠粘石地坪石子脫落
時(shí)間：2021-11-28 瀏覽次數(shù)：

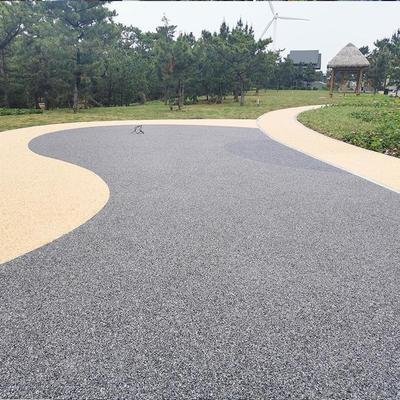

透水膠黏石在使用過程中經(jīng)常會(huì)出現(xiàn)石子脫落現(xiàn)象，我們應(yīng)該如何選材或者如何操作去避免掉砂現(xiàn)象發(fā)生。
一、首先選材上要注意：1、選擇含沙率較低的水洗石，因?yàn)楹陈矢邥?huì)影響膠對(duì)小石子的粘結(jié)附著力；2、膠的選擇，這也是最關(guān)鍵的，市場上有單組份膠水和雙組分膠水。很多施工單位，為施工方便，會(huì)選擇單組份膠水，靖江路彩會(huì)和采購商分析利弊，一般會(huì)建議盡量采用雙組分膠水，避免單組份膠水。原因：雙組分膠水為反應(yīng)性膠水，可以將膠水分子伸入石子空隙（石子也屬于有孔材料），進(jìn)而牢牢將石子與石子粘住。3、而雙組份市場上的主流膠水有聚氨酯和環(huán)氧兩大體系。常溫下，環(huán)氧的粘結(jié)強(qiáng)度高于聚氨酯，這一優(yōu)秀的性能，到了低溫季節(jié)，就變成環(huán)氧的弱點(diǎn)了。因?yàn)閺?qiáng)度太大，到了冬季就太脆了，硬物碰硬物，十分容易脫粒，甚至大面積散粒。另外環(huán)氧體系的耐紫外線能力較差，長時(shí)間暴露在太陽光下容易發(fā)生老化，性能退化。聚氨酯體系的優(yōu)異性能在低溫季節(jié)表現(xiàn)得淋漓盡致，溫度越低，柔韌性能越得以體現(xiàn)，同時(shí)聚氨酯體系相對(duì)環(huán)氧也較耐候，不易發(fā)生性能老化。維特利透水膠黏劑技術(shù)團(tuán)隊(duì)建議盡量采用聚氨酯體系的材料，如可選用PU179系列透水膠黏石膠水。
二、根據(jù)掉?，F(xiàn)象，找原因，給對(duì)策
現(xiàn)象：大面積施工，只有局部掉粒，
原因分析：1、檢查掉下來的石子身上是否全身都裹有膠水，如果石子很散脆，說明攪拌時(shí)，石子并沒能裹上PU179系列透水膠黏石膠水。如果石子還是發(fā)粘不干，說明膠粘石膠水a(chǎn)b料攪拌不均勻，甚至可能是沒有放b料。如果石子身上的有空隙一樣的膠裹著，說明膠水沒有干前，有水接觸了。
對(duì)策：一定記得施工時(shí)一桶a料配一桶b料，防止漏放b料。石子和膠水?dāng)嚢钑r(shí)，記得人工觀察，確保每一粒石子都裹上膠水了。施工人員喝水一定要遠(yuǎn)離施工區(qū)域。
現(xiàn)象：大面積的表面有零星散粒現(xiàn)象
原因分析：表面溶劑使用過量。抹板（抹盤）發(fā)粘時(shí)，溶劑清洗抹板，后帶上了過多的溶劑。
對(duì)策：多準(zhǔn)備幾塊抹板，使用溶劑清洗后要用抹布擦干，輪流使用。
另外，路面是否壓實(shí)，是否確保晴天施工都很影響透水膠黏石地坪質(zhì)量的重要因素，如遇小雨，要遮蓋。施工時(shí)多注意，即可避免這些尷尬的產(chǎn)生。如果這些問題已經(jīng)出現(xiàn)，將松動(dòng)的石子都扒下來，和膠水重新攪拌，再原處拍平就好。
水性絕緣漆 凡立水 環(huán)保絕緣漆 水性絕緣漆樹脂廠家 木器封閉底漆樹脂 低氣味絕緣漆樹脂 絕緣漆樹脂 絕緣漆生產(chǎn)廠家
Copyright © @2019-2099 深圳維特利環(huán)保材料有限公司 版權(quán)所有 粵ICP備20015221號(hào)
